Assemblage des éléments sur Solidworks

Avant de continuer

Enregistrements

Avant de continuer, vérifier que vos répertoiresde groupe DOSSUP contiennent :

• le diaporama : 1_Recherches_initiales_NOM1_NOM2_NOM3
• les bons de commande 2_Bon_de_commande_Lextronic et 2_Bon_de_commande_Gotronic
• le fichier 3_cotations_croquis.docx
• les fichiers Solidworks des pièces sous le nom 4_piece_NOM_DE_LA_PIECE.sldprt

Assemblage

Objectif

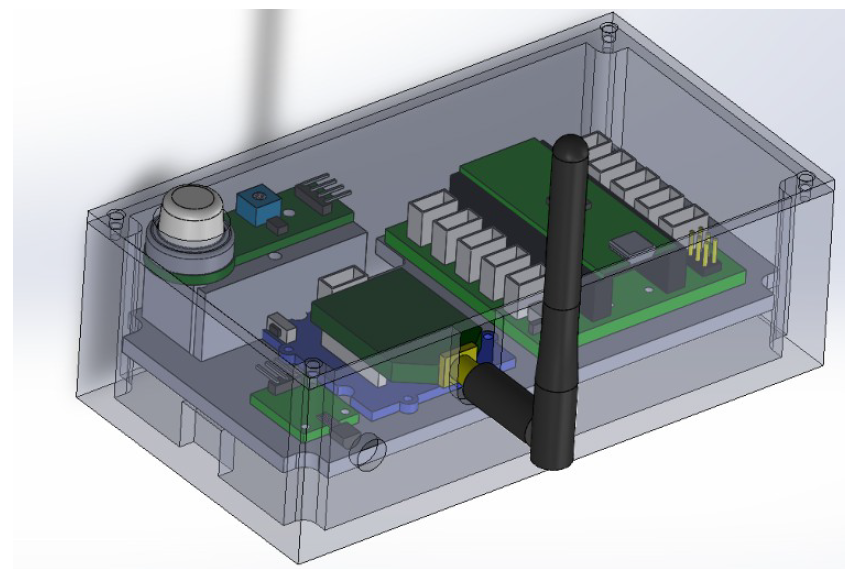

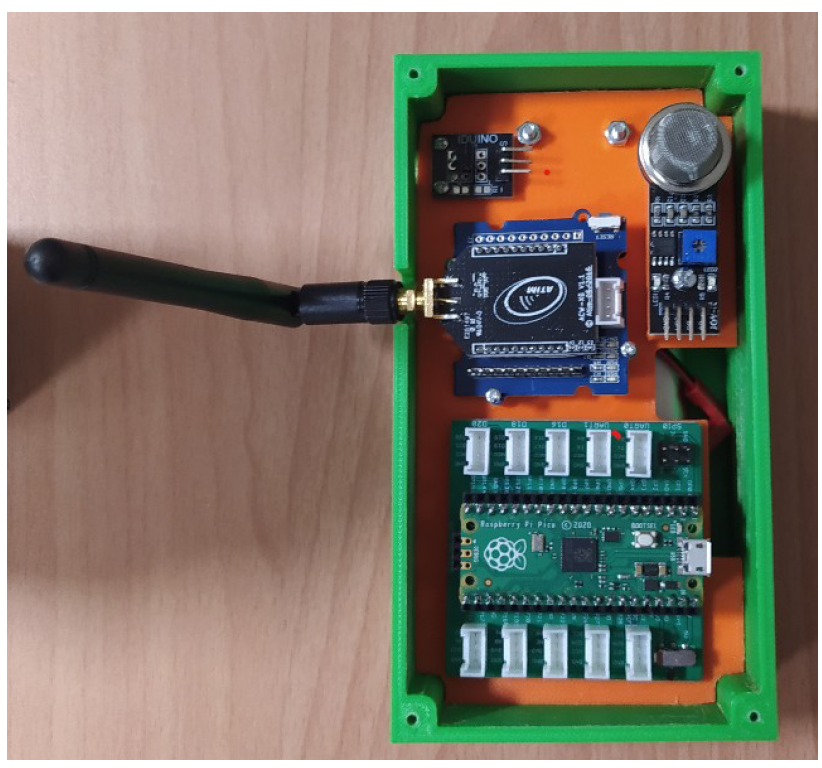

L'objectif est d'assembler tous les éléments dans le boitier permettant :

• de mettre en place tous les composants de l'objet connecté et de les assembler dans le boitier ;
• d’assurer le bon positionnement des cartes électroniques et des capteurs.

Les composants seront assemblés et créés avec le logiciel SolidWorks.

Enregistrements

Avant de continuer :

• Dans le répertoire DOSSUP du groupe, créer un dossier 6_Solidworks_Pyroshield.

• Copier s'y les pièces de votre objet connecté 4_piece_NOM_DE_LA_PIECE.sldprt.

• Copier dans ce dossier le contenu du dossier qui se trouve dans dossup/seconde si/Modélisation_pièces_SW_IOT

Ce dossier 5_Solidworks_Pyroshield devra contenir à terme :

• Les composants électroniques :

  • le (les) capteur (s)
  • la raspberry pico sur sa carte d’extension
  • le module sigfox sur la carte Xbee Grove
  • la batterie
  • la carte de charge USB

• Les pièces 4_piece_NOM_DE_LA_PIECE.sldprt de votre objet connecté .

• L'assemblage qui va être réalisé comme indiqué ci-dessous.

TRAVAIL DE MISE EN PLACE DES COMPOSANTS DANS LE BOITIER

Important

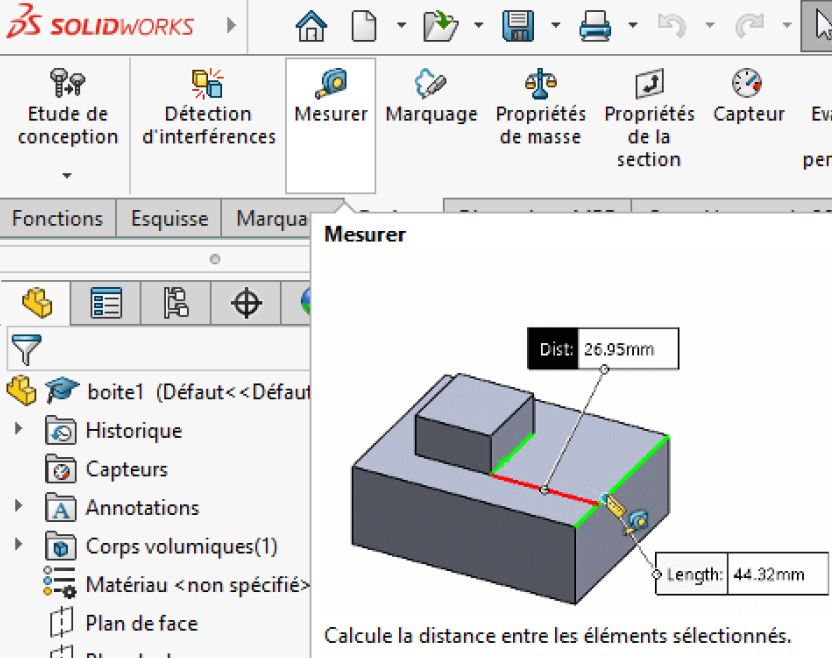

Vous pouvez utiliser l’onglet Evaluer de Solidworks pour mesurer des distances sur les pièces.

Travail à faire

Ouvrir un nouvel assemblage dans Solidworks et l'enregistrer sous le nom 6_assemblage.SLDASM.

Regarde le tutoriel exemple :

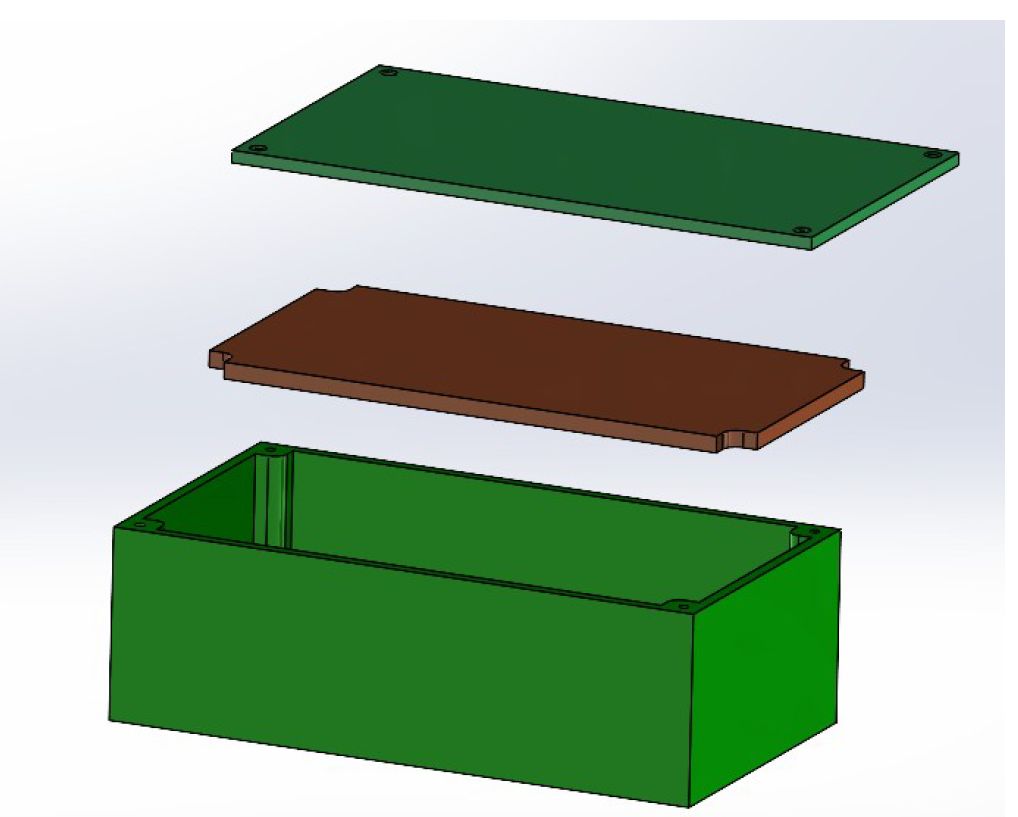

Insérer la boite et la plaque en premier.

Insérer ensuite chaque composant, vous pouvez les déplacer avec la fonction déplacement.

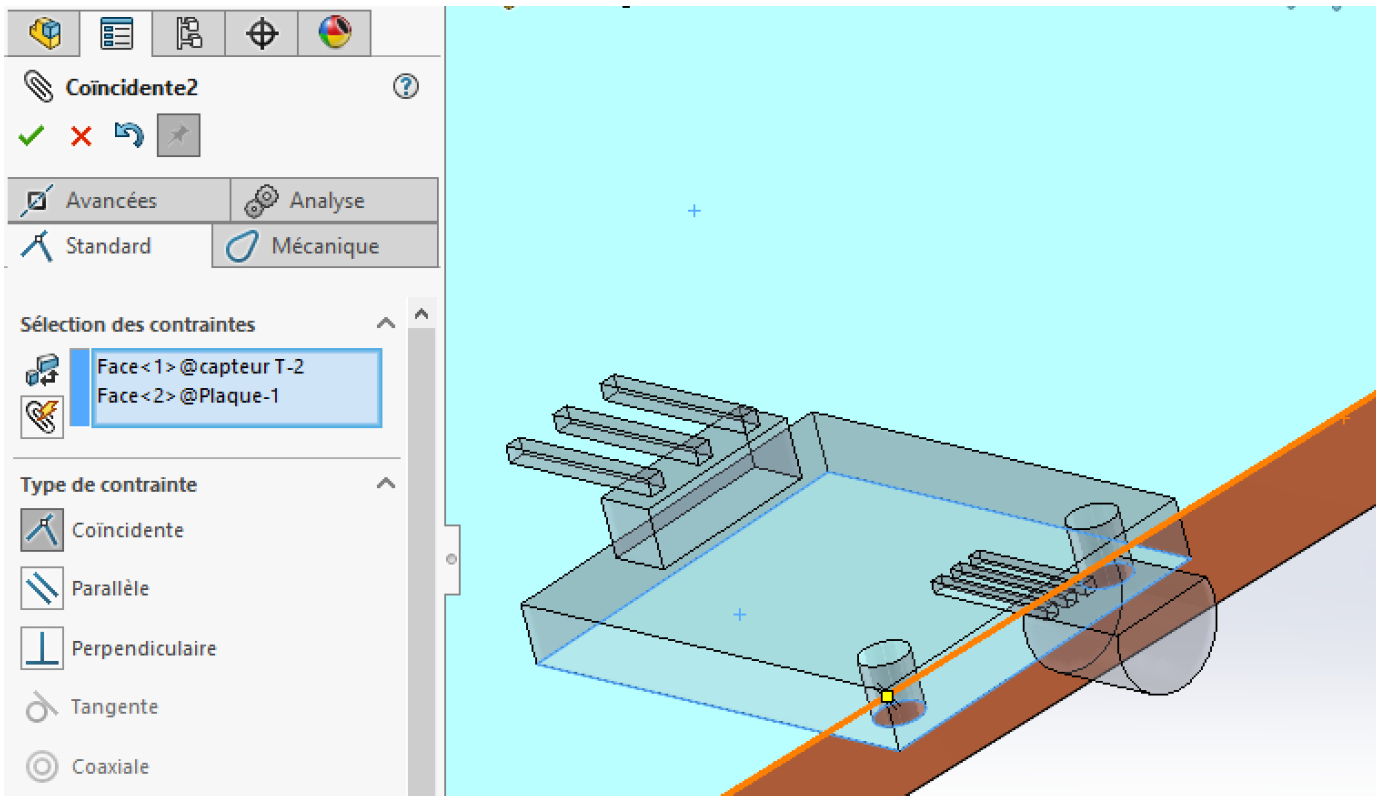

Vous les positionnerez ensuite précisément en ajoutant des contraintes de coïncidence, de distance ou de parallélisme.

Réaliser des enlèvements de matière dans le boîtier / les pièces.

Vous pouvez mettre en transparence le boîtier pour vous aider.

Avec un clic droit sur le boîtier vous pouvez l’éditer pour le modifier dans l’assemblage.

Enregistrements

Avant de continuer, vérifier que vos répertoiresde groupe DOSSUP contiennent :

• le diaporama : 1_Recherches_initiales_NOM1_NOM2_NOM3
• les bons de commande 2_Bon_de_commande_Lextronic et 2_Bon_de_commande_Gotronic
• le fichier 3_cotations_croquis.docx
• les fichiers Solidworks des pièces sous le nom 4_piece_NOM_DE_LA_PIECE.sldprt
• le dossier 5_Solidworks_Pyroshield contennt :
  • les pièces de votre objet connecté 4_piece_NOM_DE_LA_PIECE.sldprt.
  • les pièces des cartes électroniques
  • le assemblage 6_assemblage.SLDASM
